వాటర్ సాఫ్టెనర్ సిస్టమ్ సైజింగ్ కంప్లీట్ గైడ్: ఫార్ములా డెరివేషన్ నుండి ఇంజనీరింగ్ ప్రాక్టీస్ వరకు



రచయిత: సోఫియా

నీటి శుద్ధి ఇంజనీర్,VLLRO| అయాన్ ఎక్స్ఛేంజ్ సిస్టమ్ డిజైన్ & ఆప్టిమైజేషన్‌లో 20 సంవత్సరాలు



నీటి శుద్ధి ఇంజనీరింగ్‌లో, అయాన్ ఎక్స్ఛేంజ్ సాఫ్ట్‌నర్ సిస్టమ్ సైజింగ్ అనేది దీర్ఘకాలిక కార్యాచరణ స్థిరత్వాన్ని నిర్ణయించే ప్రధాన దశ. తక్కువ పరిమాణంలో ఉన్న వ్యవస్థ తరచుగా పునరుత్పత్తికి మరియు ఉప్పు వినియోగానికి దారి తీస్తుంది. భారీ వ్యవస్థ నిష్క్రియ పరికరాలు మరియు వృధా మూలధన పెట్టుబడికి దారి తీస్తుంది.



ఈ గైడ్‌లో, నేను మీకు పూర్తి ఫార్ములా సిస్టమ్, స్టెప్-బై-స్టెప్ కాలిక్యులేషన్స్ మరియు రియల్-వరల్డ్ ఇంజినీరింగ్ అనుభవం ద్వారా తెలియజేస్తాను - కాబట్టి మీరు ఆర్థికంగా మరియు నమ్మదగిన సాఫ్ట్‌నర్ సిస్టమ్‌ను నమ్మకంగా సైజ్ చేయవచ్చు. అన్ని సూత్రాలు సాదా వచనంలో ప్రదర్శించబడతాయి - మీరు వాటిని నేరుగా మీ స్వంత స్ప్రెడ్‌షీట్‌లు లేదా డిజైన్ పత్రాల్లోకి కాపీ చేయవచ్చు.



---

పరిమాణానికి ముందు మీరు నిర్వచించవలసిన ఐదు ప్రధాన పారామితులు



మీరు ఏదైనా గణనను ప్రారంభించే ముందు, ఈ ఐదు ముఖ్యమైన డేటా పాయింట్లను నిర్ధారించండి:



పరామితి	చిహ్నం	యూనిట్	గమనికలు
ముడి నీటి మొత్తం కాఠిన్యం	H	mg/L (CaCO₃ వలె)	ఉపయోగించండి గరిష్ట వార్షిక విలువ, సగటు కాదు
గరిష్ట గంట ప్రవాహం రేటు	q_max	m³/h	పైపు పరిమాణం మరియు తక్షణ సామర్థ్యాన్ని నిర్ణయిస్తుంది
మొత్తం రోజువారీ నీటి పరిమాణం	Q_మొత్తం	m³/d	రెసిన్ వాల్యూమ్ మరియు పునరుత్పత్తి ఫ్రీక్వెన్సీని నిర్ణయిస్తుంది
ఆపరేషన్ మోడ్	—	నిరంతర / అడపాదడపా	నిరంతర అవసరాలు స్టాండ్బై ట్యాంక్; అడపాదడపా ఒకే ట్యాంక్ ఉపయోగించవచ్చు
పునరుత్పత్తి రకం	—	కో కరెంట్ / కౌంటర్ కరెంట్	ఉప్పు వినియోగ గుణకం K ని ప్రభావితం చేస్తుంది



కాఠిన్యం యూనిట్ మార్పిడి సూచన:

1 mmol/L = 100 mg/L (CaCO₃ వలె)



రెసిన్ ఎంపిక & మార్పిడి సామర్థ్య నిర్ధారణ



పురపాలక మరియు పారిశ్రామిక మృదుత్వ వ్యవస్థల కోసం సాధారణంగా ఉపయోగించే రెసిన్ 001×7 బలమైన యాసిడ్ కేషన్ ఎక్స్ఛేంజ్ రెసిన్. ప్రధాన సాంకేతిక పారామితులు:



 మొత్తం మార్పిడి సామర్థ్యం: ≥ 1000 mmol/L (సుమారుగా 1000 mg/L CaCO₃)

 తడి సాంద్రత: 0.78 – 0.88 g/mL

 సరఫరా రూపం: సోడియం (Na⁺) రూపం



ఇంజనీరింగ్ సిఫార్సు: మొత్తం మార్పిడి సామర్థ్యం ప్రయోగశాల పరిమితి. నిజమైన ఇంజనీరింగ్‌లో, అవుట్‌లెట్ కాఠిన్యం స్థిరంగా ప్రమాణాలకు అనుగుణంగా ఉండేలా (సాధారణంగా ≤ 0.03 mmol/L), మీరు 1000 mmol/L వద్ద లెక్కించకూడదు. డిజైన్ మార్పిడి సామర్థ్యం E = 800 – 900 mmol/L – 0.8‑0.9 వినియోగ కారకం – నీటి నాణ్యత హెచ్చుతగ్గుల కోసం భద్రతా మార్జిన్‌ను వదిలివేయాలని నేను సిఫార్సు చేస్తున్నాను.



దిగువన ఉన్న అన్ని లెక్కలు E = 800 mmol/Lని డిజైన్ విలువగా ఉపయోగిస్తాయి.



కోర్ ఫార్ములా సిస్టమ్ & స్టెప్-బై-స్టెప్ కాలిక్యులేషన్



దశ 1: సింగిల్-ట్యాంక్ సైకిల్ ఉత్పత్తిని లెక్కించండి Q₀ (m³)



భౌతిక అర్థం: పూర్తి పునరుత్పత్తి నుండి కాఠిన్యం పురోగతి వరకు ఒక ట్యాంక్ ఎన్ని m³ మృదువైన నీటిని ఉత్పత్తి చేస్తుంది?



ఫార్ములా (దీన్ని కాపీ చేయండి):

``` వచనం

Q0 = V_resin  E / (10  H)

```



ఎక్కడ:

 V_resin = సింగిల్ ట్యాంక్ రెసిన్ వాల్యూమ్ (L)

 E = డిజైన్ మార్పిడి సామర్థ్యం (mmol/L) - 800-900 తీసుకోండి

 H = ముడి నీటి మొత్తం కాఠిన్యం (CaCO₃ వలె mg/L)



డిజైన్ ఉదాహరణ:

 V_resin = 1000 L

 E = 800 mmol/L

 H = 350 mg/L



``` వచనం

Q0 = 1000  800 / (10  350) = 800000 / 3500 = 228.57 m³

```



ఫలితం: ప్రతి ట్యాంక్ సుమారుగా ఉత్పత్తి చేస్తుంది. పునరుత్పత్తి చక్రానికి 228.57 m³ మృదువైన నీరు.



దశ 2: అవసరమైన మొత్తం రోజువారీ పునరుత్పత్తిని లెక్కించండి



``` వచనం

N_total_daily = Q_total / Q0

```



ఎక్కడ Q_total = మొత్తం రోజువారీ నీటి వినియోగం (m³/d).



ఉదాహరణ కొనసాగింపు: Q_total = 120 m³/d అనుకోండి

``` వచనం

N_total_daily = 120 / 228.57 = 0.525 పునరుత్పత్తి/రోజు

```



ఫలితం: మొత్తం సిస్టమ్‌కు రోజుకు 0.525 పునరుత్పత్తి మాత్రమే అవసరం - అంటే, ప్రతి రెండు రోజులకు ఒక పునరుత్పత్తి.

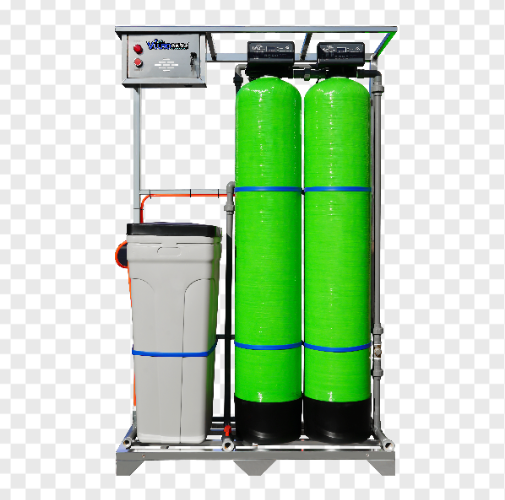

దశ 3: ట్యాంకుల సంఖ్య & ఆపరేటింగ్ స్కీమ్‌ను నిర్ణయించండి



ఆపరేషన్ మోడ్ ఆధారంగా ట్యాంక్ కాన్ఫిగరేషన్‌ను ఎంచుకోండి:



ఆపరేషన్ మోడ్	సిఫార్సు చేయబడిన కాన్ఫిగరేషన్	గమనికలు
అడపాదడపా (పునరుత్పత్తి కోసం ఆపవచ్చు)	సింగిల్ ట్యాంక్	అత్యల్ప ధర, నిరంతర ఉత్పత్తికి అనుకూలం
నిరంతర (ఆపలేరు)	2 ట్యాంకులు (1 పని + 1 స్టాండ్‌బై)	ఒకటి ఉత్పత్తి చేస్తుంది, మరొకటి పునరుత్పత్తి చేస్తుంది/ నిలబడుతుంది
అధిక ప్రవాహం నిరంతర	3+ ట్యాంకులు (2 వర్కింగ్ + 1 స్టాండ్‌బై)	మెరుగైన లోడ్ షేరింగ్, నియంత్రించదగిన ట్యాంక్ వ్యాసం



ఉదాహరణ: మా ప్రాజెక్ట్‌కు 24/7 నిరంతర సరఫరా అవసరం - మేము 2 ట్యాంక్‌లను ఉపయోగిస్తాము (1 పని + 1 స్టాండ్‌బై).



ప్రతి ట్యాంక్ యొక్క రోజువారీ పునరుత్పత్తి:

``` వచనం

N_per_tank_per_day = N_total_daily / number_of_working_tanks

```

1 పని చేసే ట్యాంక్‌తో:

``` వచనం

N_per_tank_per_day = 0.525 / 1 = 0.525 పునరుత్పత్తి/రోజు

```



దశ 4: పునరుత్పత్తి విరామాన్ని లెక్కించండి (గంటలు)



``` వచనం

T_interval = 24 / N_per_tank_per_day

```



ఉదాహరణ:

``` వచనం

T_interval = 24 / 0.525 = 45.7 గంటలు

```



ఫలితం: పని చేసే ట్యాంక్ ప్రతి 45.7 గంటలకు (సుమారు 2 రోజులు) పునరుత్పత్తి అవుతుంది. ఇది సౌకర్యవంతమైన విరామం - సిఫార్సు చేయబడిన కనిష్టమైన 2 గంటలలోపు.



> ⚠️ ముఖ్యమైనది: పునరుత్పత్తి మధ్య అసలు రన్ టైమ్ (గంటలు) లెక్కించేందుకు, కేవలం ఉపయోగించండి:

> ```టెక్స్ట్

> T_run = Q0 / q_single_tank_flow

> ```

> Where q_single_tank_flow is in m³/h. The result is directly in hours. 60తో గుణించవద్దు.



దశ 5: పునరుత్పత్తికి ఉప్పు వినియోగాన్ని లెక్కించండి (కిలో)



``` వచనం

G_single = V_resin  K / 1000

```



ఇక్కడ K అనేది ఉప్పు వినియోగ గుణకం (g ఉప్పు / L రెసిన్). Engineering values:



| పునరుత్పత్తి రకం | K పరిధి (g/L) | సిఫార్సు చేయబడిన K |

||||

| సహ-కరెంట్ | 120 – 160 | 140 |

| కౌంటర్-కరెంట్ | 80 – 100 | 90 |



ఉదాహరణ (సహ-కరెంట్, K=140):

``` వచనం

G_single = 1000  140 / 1000 = 140 కిలోలు

```



ఫలితం: ప్రతి పునరుత్పత్తి 140 కిలోల ఉప్పును ఉపయోగిస్తుంది.



> సైద్ధాంతిక తనిఖీ: 1 mol NaCl (58.5g) 1 mol CaCO₃ కాఠిన్యం (100g) మార్పిడి చేస్తుంది. మా రెసిన్ మార్పిడి = 1000L × 800 mmol/L = 800 mol. కనిష్ట సైద్ధాంతిక ఉప్పు = 800 × 58.5 / 1000 = 46.8 కిలోలు. అసలు ఉప్పు 140 కిలోలు దాదాపు 3 రెట్లు సైద్ధాంతికంగా ఉంటుంది - సహ-కరెంట్‌కు ఆమోదయోగ్యమైనది; ఉప్పు వినియోగాన్ని తగ్గించడానికి కౌంటర్-కరెంట్‌ను పరిగణించండి.



దశ 6: మొత్తం రోజువారీ ఉప్పు వినియోగాన్ని లెక్కించండి



``` వచనం

G_total_daily = G_single  N_total_daily

```



ఉదాహరణ:

``` వచనం

G_total_daily = 140  0.525 = 73.5 కిలోలు/డి

```



ఫలితం: సిస్టమ్ సుమారుగా వినియోగిస్తుంది. 73.5 kg of salt per day.



నెలవారీ అంచనా:

``` వచనం

G_monthly = G_total_daily  30 / 1000 = 73.5  30 / 1000 = 2.205 టన్నులు/నెలకు

```



ఉప్పునీటి ట్యాంక్ & ఉప్పు నిల్వ పరిమాణం



1. ఉప్పునీటి ట్యాంక్ ఎఫెక్టివ్ వాల్యూమ్ (L)



ఉప్పునీటి ట్యాంక్ ఒక పునరుత్పత్తి కోసం ఉప్పును కరిగించడానికి తగినంత నీటిని కలిగి ఉండాలి. 20°C వద్ద, 1 L నీరు దాదాపు 264 g NaCl కరిగిపోతుంది.



``` వచనం

V_brine_tank = (G_single  1000 / 264)  1.5

```



ఇక్కడ 1.5 ​​భద్రతా మార్జిన్.



ఉదాహరణ:

``` వచనం

V_brine_tank = (140  1000 / 264)  1.5 = (140000 / 264)  1.5 ≈ 795 L

```



సిఫార్సు చేయండి: 1000 L ఉప్పునీటి ట్యాంక్ ఉపయోగించండి.



2. ఉప్పు నిల్వ (kg, n రోజులకు)



సైట్‌లో 7-15 రోజుల ఉప్పు నిల్వ చేయండి:



``` వచనం

G_storage = G_total_daily  n

```



10 రోజుల పాటు:

``` వచనం

G_storage = 73.5  10 = 735 కిలోలు

```



ఫలితం: 0.75 టన్నుల ఉప్పును 10 రోజులు నిల్వ చేయండి.



పూర్తి పరిమాణ ఉదాహరణ - పూర్తి గణన లూప్



ఇచ్చిన షరతులు:

 ముడి నీటి కాఠిన్యం H = 350 mg/L (CaCO₃ వలె)

 రోజువారీ నీటి వినియోగం Q_మొత్తం = 120 m³/d

 గరిష్ట గంట ప్రవాహం q_peak = 12 m³/h

 ఆపరేషన్: 24/7 నిరంతర

 పునరుత్పత్తి: కో-కరెంట్

 సింగిల్-ట్యాంక్ రెసిన్ వాల్యూమ్ V_resin = 1000 L

 డిజైన్ మార్పిడి సామర్థ్యం E = 800 mmol/L



పూర్తి డిజైన్ పట్టిక:



దశ	గణన అంశం	ఫార్ములా	ఫలితం
①	సింగిల్ ట్యాంక్ సైకిల్ ఉత్పత్తి	Q0 = V*E/(10*H)	228.57 m³
②	మొత్తం రోజువారీ పునరుత్పత్తి	N_total = Q_total / Q0	0.525 /రోజు
③	ట్యాంక్ కాన్ఫిగరేషన్	1 పని + 1 స్టాండ్‌బై	2 ట్యాంకులు
④	రోజుకు ట్యాంక్‌కు పునరుత్పత్తి	N_per_tank = N_total / 1	0.525 /రోజు
⑤	పునరుత్పత్తి విరామం	T_interval = 24 / N_per_tank	45.7 గం
⑥	ఉప్పు గుణకం K (కో కరెంట్)	—	140 గ్రా/లీ
⑦	పునరుత్పత్తికి ఉప్పు	G_single = V*K/1000	140 కిలోలు
⑧	మొత్తం రోజువారీ ఉప్పు	G_daily = G_single * N_total	73.5 కిలోలు/డి
⑨	ఉప్పునీరు ట్యాంక్ వాల్యూమ్	V_brine = (G*1000/264)*1.5	≈ 1000 ఎల్
⑩	10 రోజుల ఉప్పు నిల్వ	G_storage = G_daily * 10	735 కిలోలు



పరిమాణంలో ఐదు సాధారణ ఇంజనీరింగ్ ఉచ్చులు



ట్రాప్ 1: గరిష్ట విలువకు బదులుగా సగటు కాఠిన్యాన్ని ఉపయోగించడం

ముడి నీటి కాఠిన్యం కాలానుగుణంగా మారుతూ ఉంటుంది. మీరు వార్షిక సగటును ఉపయోగిస్తే, గరిష్ట కాఠిన్యం నెలల్లో అవుట్‌లెట్ నాణ్యత అకాలంగా విఫలమవుతుంది. మీ డిజైన్ ఆధారంగా ఎల్లప్పుడూ అత్యధిక వార్షిక కాఠిన్యం విలువను ఉపయోగించండి.



ట్రాప్ 2: 100% రెసిన్ ఎక్స్ఛేంజ్ కెపాసిటీని గణించడం

తయారీదారు యొక్క 1000 mmol/L అనేది ప్రయోగశాల పరిమితి. ఇంజనీరింగ్ డిజైన్‌లో, 80%‑90% వినియోగాన్ని (E = 800‑900) ఉపయోగించండి - లేకపోతే, ఫీల్డ్‌లో పురోగతి ఏర్పడుతుంది.



ట్రాప్ 3: స్టాండ్‌బై ట్యాంక్‌ను మర్చిపోవడం - నిరంతర సరఫరా వైఫల్యం

చాలా మంది డిజైనర్లు మొత్తం ప్రవాహం ఆధారంగా పని చేసే ట్యాంకులను మాత్రమే లెక్కిస్తారు, పునరుత్పత్తి పనికిరాని సమయాన్ని విస్మరిస్తారు. నీటిని ఆపలేని అప్లికేషన్ల కోసం (ఆసుపత్రులు, పవర్ ప్లాంట్లు, హోటళ్లు), కనీసం ఒక స్టాండ్‌బై ట్యాంక్ తప్పనిసరి.



ట్రాప్ 4: రీజెనరేషన్ రకంతో సాల్ట్ కోఎఫీషియంట్ K సరిపోలడం లేదు

కౌంటర్-కరెంట్ సిస్టమ్‌ల కోసం సహ-కరెంట్ K విలువ (140)ని ఉపయోగించడం వల్ల ఉప్పు వినియోగాన్ని దాదాపు రెండింతలు ఎక్కువగా అంచనా వేస్తారు. Kని ఎంచుకునే ముందు ఎల్లప్పుడూ పునరుత్పత్తి పద్ధతిని నిర్ధారించండి.



ట్రాప్ 5: క్లాసిక్ × 60 టైమ్ ఎర్రర్

Many technicians multiply the run time calculation by 60, mistakenly treating the result as hours – seriously overestimating the regeneration interval. గుర్తుంచుకోండి: m³ని m³/hతో విభజించడం నేరుగా గంటలను ఇస్తుంది – 60తో గుణించవద్దు.



తీర్మానం



సాఫ్ట్‌నర్ సిస్టమ్ సైజింగ్ అనేది ఒకే ఫార్ములాలోకి ప్లగ్ చేయడం కాదు. ఇది పూర్తి తార్కిక గొలుసు: నీటి నాణ్యత → మార్పిడి సామర్థ్యం → పునరుత్పత్తి ఫ్రీక్వెన్సీ → ఉప్పు వినియోగం → నిల్వ పరిమాణం. ఇక్కడ అందించిన గణన విధానం వందలాది ఇంజనీరింగ్ ప్రాజెక్ట్‌లలో ధృవీకరించబడింది. ఈ పద్ధతిని మాస్టరింగ్ చేయడం వలన మీ డిజైన్ ఆర్థిక శాస్త్రం మరియు విశ్వసనీయత మధ్య అత్యుత్తమ సమతుల్యతను సాధిస్తుంది.



మీరు నిర్దిష్ట మృదుత్వ ప్రాజెక్ట్‌లో పని చేస్తుంటే, పూర్తి సైజింగ్ ఉదాహరణలో సారాంశ పట్టికను దశల వారీగా పూరించమని నేను సిఫార్సు చేస్తున్నాను - ఇది పూర్తి పరిమాణ పత్రాన్ని రూపొందిస్తుంది. నౌకల వ్యాసం, బహుళ-ట్యాంక్ నియంత్రణ వ్యవస్థలు లేదా ప్రత్యేక నీటి నాణ్యత (అధిక ఇనుము, అధిక మాంగనీస్)పై మరిన్ని ప్రశ్నల కోసం సంకోచించకండి.
